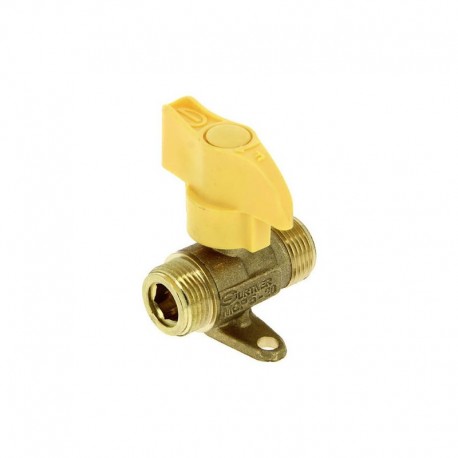

Robinet d'arrêt gaz Gurtner 1/4 tour – M20 × 1,5 NF

Robinet d'arrêt gaz Gurtner 1/4 de tour – M20 × 1,5 NF

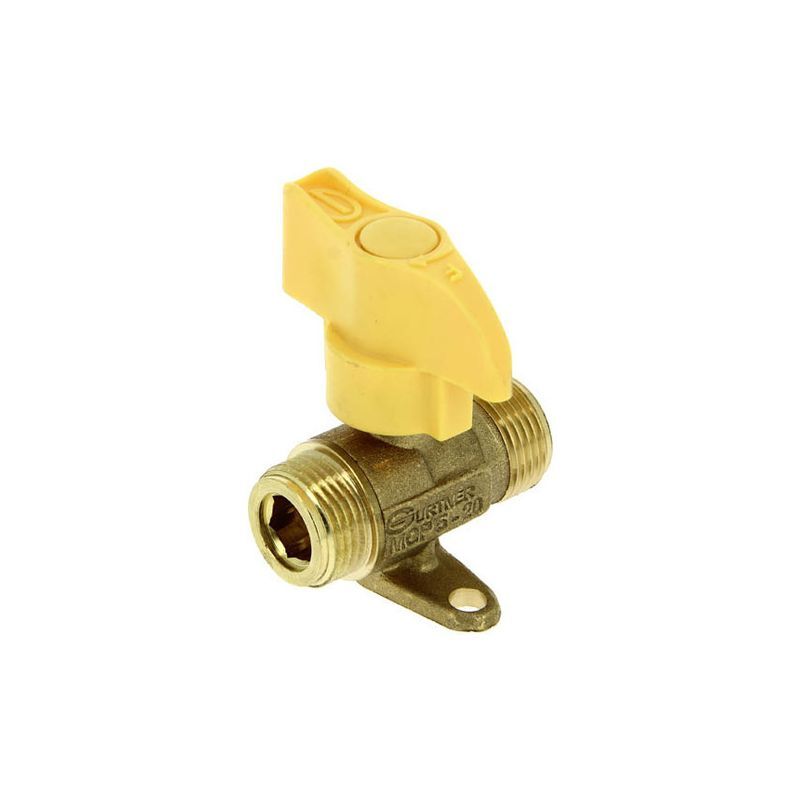

Le robinet d'arrêt gaz Gurtner RG8 à quart de tour est conçu pour permettre l'ouverture et la fermeture manuelle de l'alimentation en gaz sur une installation compatible fonctionnant au butane ou au propane.

Équipé de deux raccords mâles M20 × 1,5 et d'un système de verrouillage à cran, il permet de commander le passage du gaz dans les conditions prévues par le fabricant.

Sa conception convient aux installations de gaz haute ou basse pression compatibles, dans la limite d'une pression maximale de service de 16 bar.

Un robinet quart de tour pour couper l'alimentation en gaz

Grâce à son mécanisme à quart de tour, ce robinet permet d'ouvrir ou de fermer le passage du gaz par une rotation de 90 degrés.

Il peut être intégré à une installation utilisant du butane ou du propane, à condition que les raccordements et les caractéristiques de pression soient adaptés.

Important : ce robinet est un organe de coupure. Il ne remplace pas un détendeur et ne permet pas de régler la pression du gaz.

Un verrouillage à cran pour une sécurité renforcée

Le modèle Gurtner RG8 dispose d'un dispositif de verrouillage à cran.

Ce mécanisme contribue à sécuriser la manœuvre du robinet et à limiter les manipulations involontaires.

Il ne remplace toutefois pas les autres équipements de sécurité nécessaires à l'installation.

Raccordements mâle/mâle 20 × 150

Ce robinet est équipé de deux raccords filetés :

• Entrée : mâle M20 × 1,5

• Sortie : mâle M20 × 1,5

Ces raccordements permettent son intégration dans une installation équipée de connexions correspondantes.

La compatibilité des filetages, des joints et de la pression doit être vérifiée avant tout montage.

Débit de gaz selon la pression

Le fabricant Gurtner annonce les débits suivants :

• À 37 mbar : 7,9 kg/h

• À 148 mbar : 16 kg/h

• À 1,5 bar : 80 kg/h

• À 3 bar : 140 kg/h

Ces valeurs correspondent aux conditions de mesure du fabricant. Le débit réellement disponible dépend de l'ensemble de l'installation.

Caractéristiques techniques

• Fabricant : Gurtner

• Modèle : RG8 avec sécurité

• Référence fabricant : 14750

• EAN : 3536660019368

• Type : robinet d'arrêt gaz quart de tour

• Gaz compatibles : butane et propane

• Entrée : mâle M20 × 1,5

• Sortie : mâle M20 × 1,5

• Pression maximale de service : 16 bar

• Température de fonctionnement : -20 °C à +60 °C

• Sécurité : verrouillage à cran

• Normes : NF XP M 88-771 et NF EN 331

Conseils d'installation et de sécurité

Avant toute installation :

• Vérifier que le robinet convient à la pression de service et au gaz utilisé.

• Contrôler la compatibilité des raccords et des joints.

• Respecter les instructions de montage Gurtner.

• Ne jamais modifier les filetages ou le mécanisme du robinet.

• Vérifier l'étanchéité avec un produit de détection adapté, jamais avec une flamme.

• Maintenir le robinet accessible et à l'écart des sources de chaleur excessives.

• Ne pas l'utiliser pour réguler le débit ou la pression du gaz.

Le montage doit être réalisé conformément aux exigences applicables à l'installation, par une personne qualifiée lorsque nécessaire.

Pourquoi choisir le robinet gaz Gurtner RG8 ?

Le robinet d'arrêt Gurtner RG8 M20 × 1,5 associe une manœuvre quart de tour, un verrouillage à cran et des caractéristiques adaptées aux installations butane ou propane compatibles.

Sa référence fabricant 14750 et sa conformité aux normes annoncées permettent d'identifier précisément la pièce pour son remplacement ou son intégration dans une installation adaptée.
